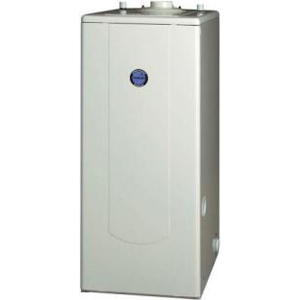

Основные технические характеристики котлов «Kiturami»

Основные технические характеристики котлов «Kiturami»

TURBO-30R (горелка TGB-30R), KSOG с горелками TGB (двухконтурные газовые напольные)



Наименование технических параметров					Единица измерения	Модель котла
						TURBO-30R с горелкой TGB-30R	KSOG-50R с горелкой TGB-50R			KSOG-70R с горелкой TGB-70R			KSOG-100R с горелкой TGB-100R		KSOG-150R с горелкой TGB-150R
Мощность по отоплению1					ккал/ч	30000	50000			70000			100000		150000
					кВт/ч	34,9	58,1			81,4			116,3		174,4
Мощность по горячему водоснабжению2					ккал/ч	30000	50000			70000			100000		150000
					кВт/ч	34,9	58,1			81,4			116,3		174,4
Вид топлива					стандарт	LNG 13A, или газ природный по ГОСТ 5542
Номинальное давление газа					мм. вод. ст.	200 +20
Номинальный расход газа при работе горелки в непрерывном режиме3					ккал/ч	32223,42	53821,31			75512,41			107758,62		161987,04
Г О Р Е Л К А	Рабочий диапазон давления газа				мм. вод. ст.	200					+50 -100
	Расход газа LNG13A, ГОСТ5542				Нм3/ч	3,07 - 3,79	5,13 - 6,33			7,19 - 8,88			10,26 - 12,68		15,43 - 19,06
Т Е П Л О О Б М Е Н Н И К	КПД				%	93,1	92,9			92,7			92,8		92,6
	Площадь поверхности нагрева				м2	1,06	2,1			2,5			4,9		7,1
	Емкость				л	29	92			104			214		394
	Нагревание контура отопления				тип	прямой тип нагревания
	Нагревание контура горячей воды				тип	косвенный тип нагревания
	Максимальная температура теплоносителя в контуре отопления				°С	85
	Максимальное рабочее давление в контуре отопления				кг·с/см2	2,0	3,5
	Диапазон статического давления в контуре горячего водоснабжения				кг·с/см2	0,8 - 3,5
Расход горячей воды			t = 25°С		л/мин	20,0	33,3			46,7			66,7		100,0
			t = 40°С		л/мин	12,5	20,8			29,2			41,7		62,5
Т Р У Б Ы	Диаметр подача / обратная				условный проход	32А	40А			40А			50А		65А
	Диаметр холодная / горячая				условный проход	15А	20А			20А			25А		25А
	Вход газа в котел				условный проход	20А	20А			20А			25А		32А
	Выход продуктов сгорания из котла4				мм	80	125			125			200		200
Электрическая сеть					В / Гц	220 х 50 х 1ф
Потребляемая электрическая мощность5					Вт	79	170			195			310		350
Габариты, Д х Ш х В					мм	360 х 650 х 920	512 х 730 х 1058			512 х 730х 1190			560 х 780х 1190		930 х 1040 х 1745
Вес					кг	84	195			200			350		580

Наименование технических параметров

Единица измерения

Модель котла

KSOG-200R с горелкой TGB-200R

KSOG-300R с горелкой TGB-300R

KSOG-400R с горелкой TGB-400R

Мощность по отоплению1

ккал/ч

200000

300000

400000

кВт/ч

232,6

348,8

465,1

Мощность по горячему водоснабжению2

ккал/ч

150000

150000

150000

кВт/ч

174,4

174,4

174,4

Вид топлива

стандарт

LNG 13A, или газ природный по ГОСТ 5542

Номинальное давление газа

мм. вод. ст.

200 +20

Номинальный расход газа при работе горелки в непрерывном режиме3

ккал/ч

215285,25

321888,41

429645,54

Г О Р Е Л К А

Рабочий диапазон давления газа

мм. вод. ст.

200

+50 -100

Расход газа LNG13A, ГОСТ5542

Нм3/ч

20,50 - 25,33

30,66 - 37,87

40,92 - 50,55

Т Е П Л О О Б М Е Н Н И К

КПД

%

92,9

93,2

93,1

Площадь поверхности нагрева

м2

8,5

11,6

13,0

Емкость

л

421

710

720

Нагревание контура отопления

тип

прямой тип нагревания

Нагревание контура горячей воды

тип

косвенный тип нагревания

Максимальная температура теплоносителя в контуре отопления

°С

85

Максимальное рабочее давление в контуре отопления

кг·с/см2

3,5

Диапазон статического давления в контуре горячего водоснабжения

кг·с/см2

0,8 - 3,5

Расход горячей воды

t = 25°С

л/мин

100,0

100,0

100,0

t = 40°С

л/мин

62,5

62,5

62,5

Т Р У Б Ы

Диаметр подача / обратная

условный проход

65А

80А

80А

Диаметр холодная / горячая

условный проход

25А

25А

25А

Вход газа в котел

условный проход

32А

50А

50А

Выход продуктов сгорания из котла4

мм

200

350

350

Электрическая сеть

В / Гц

220 х 50 х 1ф

380 х 50 х 3ф

Потребляемая электрическая мощность5

Вт

400

800

800

Габариты, Д х Ш х В

мм

930 х 1040 х 1825

1135 х 1235 х 1970

1135 х 1235 х 2030

Вес

кг

650

1050

1100

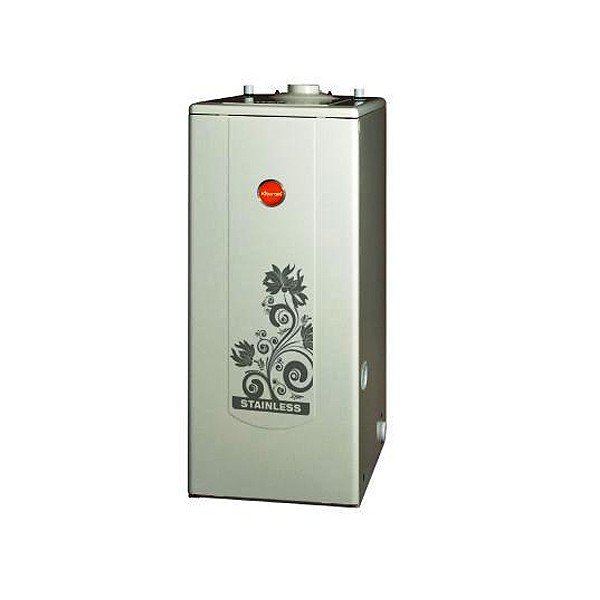

Основные технические характеристики котлов «Kiturami»

STSG  (двухконтурные напольные газовые, нержавеющая сталь)

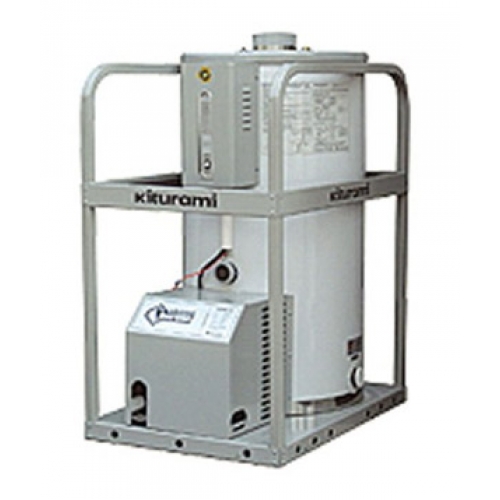

Основные технические характеристики котлов «Kiturami»

TURBO с горелками Turbo  (двухконтурные напольные на дизтопливе)

Наименование технических параметров					Единица измерения	Модель котла
						KSOG-50R с горелкой TURBO-50		KSOG-70R с горелкой TURBO-70			KSOG-100R с горелкой TURBO-100		KSOG-150R с горелкой TURBO-150
Мощность по отоплению1					ккал/ч	50000		70000			100000		150000
					кВт/ч	58,1		81,4			116,3		174,4
Мощность по горячему водоснабжению2					ккал/ч	50000		70000			100000		150000
					кВт/ч	58,1		81,4			116,3		174,4
Вид топлива					стандарт	дизельное топливо по ГОСТ 305
Номинальный расход топлива при работе горелки в непрерывном режиме3					ккал/ч	53821,31		75512,41			107758,62		161987,04
Г О Р Е Л К А	Номинальное давление				кг·с/см2	9		8,5			9		9
	Давление минимальное				кг·с/см2	7		7			7		7
	Давление максимальное				кг·с/см2	11		11			11		11
	Диапазон расхода топлива				л/ч	6,26-6,80		8,78-9,50			12,53-13,90		18,84-20,50
Т Е П Л О О Б М Е Н Н И К	КПД				%	92,9		92,7			92,8		92,6
	Площадь поверхности нагрева				м2	2,1		2,5			4,9		7,1
	Емкость				л	92		104			214		394
	Нагревание контура отопления				тип	прямой тип нагревания
	Нагревание контура горячей воды				тип	косвенный тип нагревания
	Максимальная температура теплоносителя в контуре отопления				°С	85
	Максимальное рабочее давление в контуре отопления				кг·с/см2	3,5
	Диапазон статического давления в контуре горячего водоснабжения				кг·с/см2	0,8 - 3,5
Расход горячей воды				t = 25°С	л/мин	33,3		46,7			66,7		100,0
				t = 40°С	л/мин	20,8		29,2			41,7		62,5
Т Р У Б Ы	Диаметр подача / обратная				условный проход	40А		40А			50А		65А
	Диаметр холодная / горячая				условный проход	20А		20А			25А		25А
	Диаметр топливопровода				внутренний  мм	8 - 12		8 - 12			8 - 12		8 - 12
	Выход продуктов сгорания из котла4				мм	125		125			200		200
Электрическая сеть					В / Гц	220 х 50 х 1ф
Потребляемая электрическая мощность5					Вт	230		230			380		380
Габариты, Д х Ш х В					мм	612 х 927 х 1180		612 х 927 х 1300			730 х 1100 х 1395		930 х 1040 х 1745
Вес					кг	195		200			350		580
Наименование технических параметров					Единица измерения		Модель котла
							KSOG-200R c горелкой TURBO-200R		KSOG-300R c горелкой TURBO-300R			KSOG-400R c горелкой TURBO-400R
Мощность по отоплению1					ккал/ч		200000		300000			400000
					кВт/ч		232,6		348,8			465,1
Мощность по горячему водоснабжению2					ккал/ч		150000		150000			150000
					кВт/ч		174,4		174,4			174,4
Вид топлива					стандарт		дизельное топливо по ГОСТ 305
Номинальный расход топлива при работе горелки в непрерывном режиме3					ккал/ч		215285,25		321888,41			429645,54
Г О Р Е Л К А		Номинальное давление			кг·с/см2		10		10			10
		Давление минимальное			кг·с/см2		9		9			9
		Давление максимальное			кг·с/см2		12		12			12
		Диапазон расхода топлива			л/ч		25,03 - 27,70		37,43 - 41,60			49,96 -55,40
Т Е П Л О О Б М Е Н Н И К		КПД			%		92,9		93,2			93,1
		Площадь поверхности нагрева			м2		8,5		11,6			13,0
		Емкость			л		421		710			720
		Нагревание контура отопления			тип		прямой тип нагревания
		Нагревание контура горячей воды			тип		косвенный тип нагревания
		Максимальная температура теплоносителя в контуре отопления			°С		85
		Максимальное рабочее давление в контуре отопления			кг·с/см2		3,5
		Диапазон статического давления в контуре горячего водоснабжения			кг·с/см2		0,8 - 3,5
Расход горячей воды			t = 25°С		л/мин		100,0			100,0		100,0
			t = 40°С		л/мин		62,5			62,5		62,5
Т Р У Б Ы		Диаметр подача / обратная			условный проход		65А			80А		80А
		Диаметр холодная / горячая			условный проход		25А			25А		25А
		Диаметр топливопровода			внутренний  мм		8 - 12			8 - 12		8 - 12
		Выход продуктов сгорания из котла4			мм		200			350		350
Электрическая сеть					В / Гц		220 х 50 х 1ф			380 х 50 х 3ф
Потребляемая электрическая мощность5					Вт		470			850		850
Габариты, Д х Ш х В					мм		930 х 1040 х 1825			1135 х 1235 х 1970		1135 х 1235 х 2030
Вес					кг		650			1050		1100

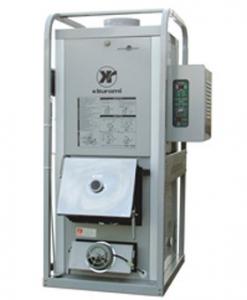

Основные технические характеристики котлов «Kiturami»



KRM (двухконтурные напольные битопливные (твердое + дизтопливо)  с двумя камерами сгорания)

Битопливные котлы «Kiturami» серии KRM производились как генераторы тепла для отопления и горячего водоснабжения зданий и сооружений работающие на твердом топливе (древесный и каменный уголь, дрова), а также на дизельном..  Котлы этой серии наиболее надежны и эффективны в работе в регионах с частыми отключениями электроэнергии. При работе на твердом топливе котлы серии KRM могут обеспечивать естественную циркуляцию в системах отопления и работают как энергонезависимое оборудование. После сгорания твердого топлива котлы «Kiturami» серии KRM автоматически переключаются на дизельное топливо. В котле «Kiturami» серии KRM есть две раздельных камеры сгорания (для твердого топлива и для жидкого), благодаря этому продукты горения угля и дров не приводят к засорению дизельной горелки, что значительно повышает надежность изделия.

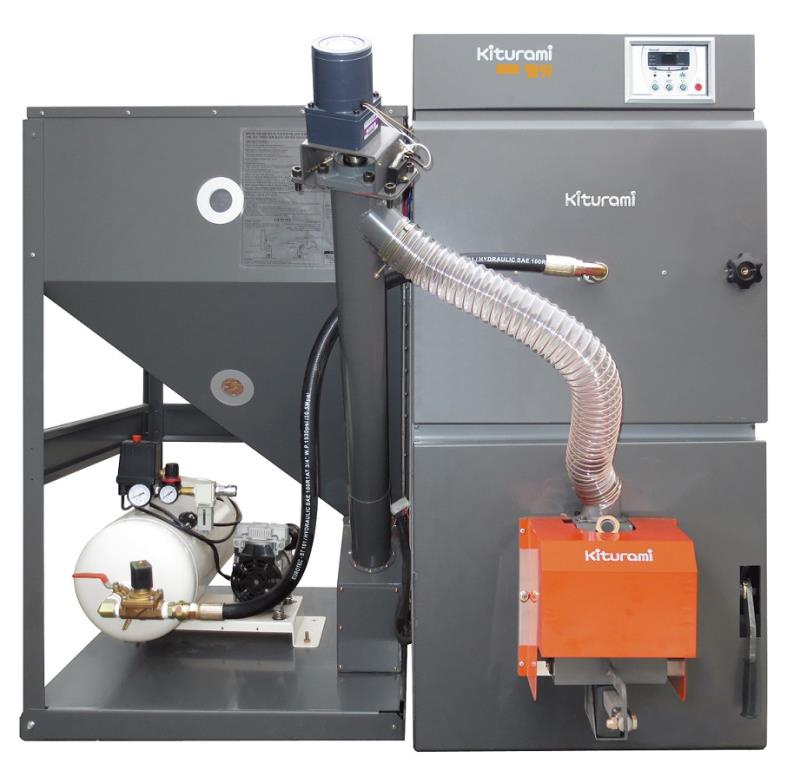

Основные технические характеристики котлов «Kiturami»



KRP-20A (двухконтурные пеллетный напольный, емкостной теплообменник)

Модель		KRP-20A
Максимальная тепловая мощность.	кВт ккал/час	24.0 20640
Выход горячей воды	кВт ккал/час	25 21500
КПД	%	92.6
Тип отвода воздуха		Принудительный тип вентиляции
Размер. котла с бунк. (Ш/Д/В)	мм	1420/1350/1280
Диаметр гранул	мм	6-8, длина 32мм
Вид модели		Отопление и ГВС
Максимальное давление в контуре отопления	бар	2.5
Максимальное давление в контуре ГВС	бар	6.0
Объем воды в котле	литр	168
Тепловая площадь теплообменника	м2	3.3
Температура дымовых газов		120С
Рекомендуемые характеристики компрессора Давление/объем бака	бар/литр	8/25
Способ розжига пеллет		Керамический ТЭН
Вход/выход отопительной системы	А	25
Вход/выход ГВС	А	15
Диаметр дымохода	мм	120
Вес котла/бункера	кг	210/20
Вместимость топлива в бункер	кг	160
Размер бункера (Ш/Д/В)	мм	710/710/1180
Расход гранул	кг/ч	5.53
Выход золы	%	Менее 1 (полное сгорание)
Отапливаемая площадь ( в зависимости от тепло потерь здания )	м2	От 66 до 300
Напряжение/частота	В/Гц	220/50
Потребляемая электроэнергия на работу горелки, шнека, золоудалителя ( в час)	Вт	до 50
Потребление электроэнергии на розжиг (длительность розжига около минуты) мощность керамического ТЭНа	Вт   Вт	10   400
Комплектация котла	Премиум	Автоматическая система очистки поверхностей колосника горелки
		Автоматическая система очистки поверхностей теплообменника котла
		Дистанционный комнатный терморегулятор изменения параметров работы котла и температуры воды и воздуха
		Противопожарный электромагнитный клапан
		Система защиты шнека от переполнения пеллет
		Встроенный контур горячего водоснабжения из нерж. стали

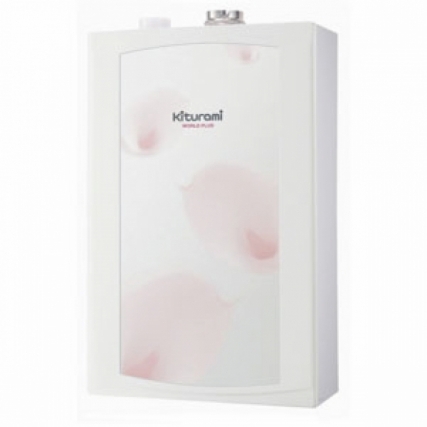

  Основные технические характеристики котлов «Kiturami»

WORLD PLUS (двухконтурные газовые настенные, емкостной теплообменник)



Модель		Ед.  Изм.	World Plus-13	World Plus-16	World Plus-20	World Plus-25	World Plus-30
Подводимая теплота		кВт Ккал/ч	18.1 (15,600)	22.0 (19,000)	27.7 (23,800)	34.6 (29,800)	41.4 (35,600)
Теплоотдача		кВт Ккал/ч	15.1 (13,000)	18.6 (16,000)	23.2 (20,000)	29.1 (25,000)	34.9 (35,000)
КПД		%	92.5	91.6	92.2	92.1	92.0
Давление подаваемого газа		мБар (mmH2O)	G20/LNG: 20(200), LPG: 28(280)
Цель		Производство отопительной воды и обеспечение горячего водоснабжения
Способ цирк, воды по системе		Закрытый тип
Макс давл. отопительн. воды		бар	2.5
Макс температура обогрева		оС	85
Регулир. температура обогрева		оС	45-85
Объем расширительного бака		Л	7
Подача горячей воды		кВт Ккал/ч	15.1 (13,000)	18.6 (16,000)	23.2 (20,000)	29.1 (25,000)	34.9 (35,000)
Мин. давл. гор. воды		бар	0.5
Макс. давл. гор. воды		бар	10
Подача горячей воды	Т=25оС	Л	8.7	10.7	13.3	16.7	20.0
	Т=40оС	Л	5.4	6.7	8.3	10.4	12.5
Электропитание		В/Гц	230/50(60)
Тип установки		Настенный монтаж
Тип системы труб/воздуховода/дымохода		B32-C12-C32-C42-C52-C62-C82
Диаметр соединений		Концентрического сечения, 60/100
Диаметр подключения	Газ	мм	15(наружная резьба ?)
	Отопление	мм	20 (наружная резьба ?)
	ГВС	мм	15 (наружная резьба ?)
Размеры (Ш/Г/В)		мм	430/250/721	465/278/721		507/310/788
Вес		кг	33	34	34	39	39
Тип Газа		G20 или сжиженный природный газ

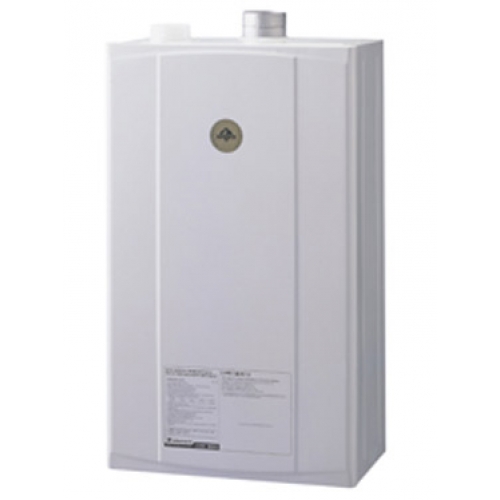

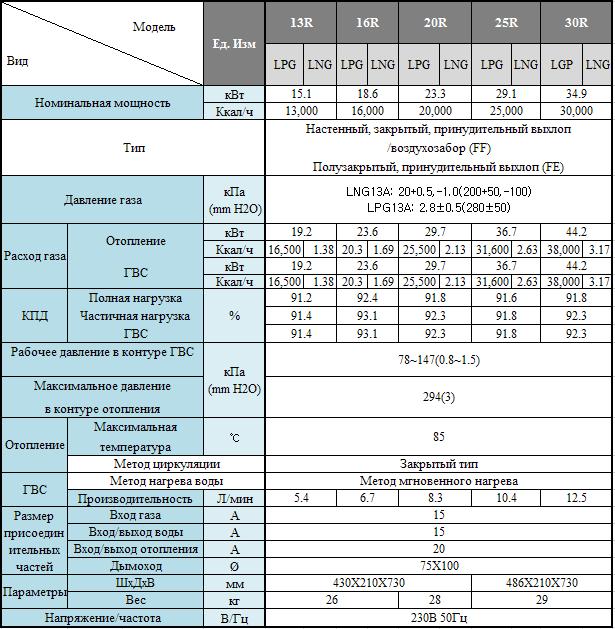

Основные технические характеристики котлов «Kiturami»

TWIN ALPHA (двухконтурные газовые настенные, пластинчатый теплообменник)
